發布時間：2019-06-29
充氣柜電壽命能力的探討
充氣柜以其熄弧才干強，燃弧時間短，觸頭磨損小，機械壽數長，維護量小，滅弧室替換簡單等一系列特征深受用戶的喜愛，現在更是在40.5kV及以下電壓等級的市場上占據主導地位。運行部分常將充氣柜在型式試驗時通過的機械壽數次數及額定短路電流開斷次數（即電壽數）作為修理及滅弧室替換的根據[1～2]。上世紀90年代中期曾有廠家對12kV充氣柜產品進行過75次額定短路開斷電流試驗，至于更高電壓等級產品，或許更多開斷次數的驗證，由于試驗費用太高，沒有廠家愿意負擔這樣的研發本錢，所以并沒有進一步深入研討。通過分析2002年至2006年5年間的約500份型式試驗報告、原始記載及試驗波形，并且跟蹤記載一臺組成試驗用輔佐斷路器單極一年多的開斷情況，進一步的研討和驗證了充氣柜極限電壽數才干。
型式試驗報告的分析結論：
查閱500余份充氣柜及開關柜的型式試驗報告及原始記載后發現，共有75臺次充氣柜試品在短路開斷試驗進程中出現問題。分析發現：發作問題試品的開斷次數區段有這樣一個規矩：試驗產品跟著開斷次數的增加，試驗失利率反而在大大減少。其間，發作問題的開斷次數區間在1～10次中的占65.3%，11～20次中的占24.0%，21～30次中的占10.7%，30次以上的為0%，見表1。
表1：試驗出現問題區段散布表
規矩：試驗產品跟著開斷次數的增加，試驗失利率反而在大大減少。其間，發作問題的開斷次數區間在1～10次中的占65.3%，11～20次中的占24.0%，21～30次中的占10.7%，30次以上的為0%，見表1。
開斷失利的原因許多[3～4]，主要有：①開關裝置調試不當，如滅弧室裝置偏疼，緊固螺絲松動，反彈或彈跳過大；②機構可靠性差，行程特性曲線不理想；③滅弧室內部缺陷，如真空度不合格，老煉不充分等。從表1可以看出，開斷試驗中大部分問題出現在電壽數試驗初步階段，一旦度過這段進程，熄弧失利的幾率就初步減小。失利的原因雖然不掃除滅弧室本身問題，但現在真空滅弧室的生產工藝和制造水平已恰當老到，合格率恰當高，而且出廠時還要通過數次高電壓、小電流的充分老煉，多道真空度檢測工序，出現問題的概率應該說很小。其實就算是由于滅弧室本身的缺陷形成開斷失利（如熔焊、未滅弧），包括觸頭材料內部許多排氣形成真空度下降，或許觸頭材料熔化后發作的金屬微粒飛濺使滅弧功用下降等原因，也應該是跟著開斷次數的增多，失利幾率逐漸增加?？墒聦?shí)恰好相反。開斷30次以上的試品都通過了電壽數試驗，乃至是同一臺產品連續成功做了兩輪電壽數試驗，即一同滿足文[5]要求的274次E2級延長的電壽數試驗和文[6]要求的滿容量開斷30次的電壽數試驗。
由此可見，短路開斷失利的關鍵因素并不在滅弧室本身，而在于斷路器規劃存在缺陷，或許裝置調試進程中的不仔細及人為疏忽等方面?？梢哉f，一臺規劃合理、裝置合格且調試出色的開關，只要選配合格的真空滅弧室，理論上都可以通過幾十乃至上百次的額定短路電流開斷。
驗證性試驗及結果：
影響電壽數的主要因素是電磨損，包括滅弧室、滅弧介質、觸頭三方面，一般以為起決定作用的是觸頭的磨損，其取決于電弧能量即開斷電流和燃弧時間。許多的試驗結果表明[7]：雖然燃弧時間的長短對單次開斷是隨機的，其均勻燃弧時間則是趨近的，即可疏忽首開相、后開相的影響，完全用開斷電流作為參考量。
根據真空電弧理論分析可知，真空電弧電壓是一個挨近的數值，不受外施電壓大小的影響，只需一定大小的外施電壓就可保持真空電弧焚燒，所以只要短路電流滿足要求，可以采取下降電壓的辦法進行電壽數開斷試驗[8~9]，其觸頭磨損程度應該可以等效全電壓的情況。根據此原理，組成試驗所用輔佐斷路器由于每次均參加開斷短路電流，也承受較高的康復電壓，故仍能滿足對觸頭的磨損要求。所以，通過對2005-2006年站內組成試驗用輔佐斷路器開斷試驗的記載與分析，來查核驗證充氣柜的電壽數極限開斷次數才干，試驗原理見圖1。圖1中FD的滅弧室型號為TD-40.5/1600-31.5（編號0402578），自替換該滅弧室起，記載了其每一次的開斷情況，一同為了滿足試驗的等價性，特意將它每次的燃弧時間整定為9～11ms。不同于現在流行的等效累計法[10～11]，將各種開斷電流全都等效核算至滿容量下一同查核壽數，此次紀錄沒有考慮低于額定短路開斷電流的情況，只記載了開斷31.5kA額定短路電流次數，即滅弧室觸頭實際的磨損程度要比記載情況還要更加苛刻。

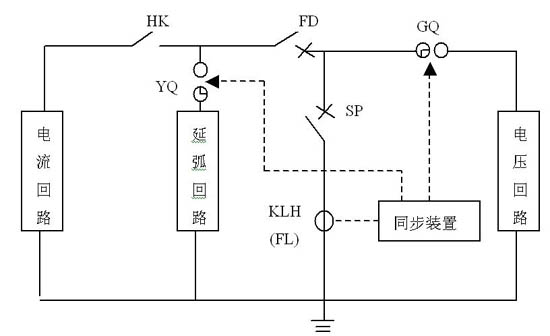

HK-合閘開關 SP-試品 FL-分流器 FD-輔佐斷路器
YQ-延弧回
